消失模烘干假干跟變形原因 消失模熱循環(huán)烘干機：消失模烘干是消失模鑄造的以一個非常重要的工序，烘干不好的話，那么很容易導致消失模鑄造過程中出現(xiàn)粘砂、反噴、毛刺、凹凸不平等質(zhì)量問題，嚴重的話會導致塌箱。在烘干過程中甚至還會導致模型變形，這個主要是出現(xiàn)在結(jié)構(gòu)復(fù)雜的箱體消失模和面積大的需要拼接的消失模白模上，體積小，結(jié)構(gòu)相對簡單的模型不會出現(xiàn)。
消失模烘干的對象就是消失模上的耐高溫涂層，這個涂層是有耐高溫材料的粉末，混合水、粘合劑、穩(wěn)定劑等材料混合而成的泥漿狀物質(zhì)，白模生產(chǎn)好后，通過噴涂或者是浸泡的方式吸附在白模的表面，經(jīng)過烘烤后就會形成一層耐高溫涂層，如果鑄造的鑄件體積很大，涂層厚度不夠，那么還需要浸泡或者是噴涂第二次、第三次，涂層厚度不夠的話，在鑄造大件鑄件的時候，涂是很容易破裂的，那樣高溫金屬溶液就會溢出，從而導致鑄造失敗。
烘干過程其實也很簡單，一般追尋以下幾個方面的原則，首先是在25-35的室溫環(huán)境下干燥3-4個小時，把濕度控制在30%RH以下，這個是為了去掉涂層表面液體水分；接著升溫至35-40℃，濕度控制在25%RH以下，時間在8-10小時，這樣做是為了保證粘合劑可以起作用，讓耐高溫粉末更好的粘合在一起；最后就是升溫至40-50℃，濕度控制在20%RH以下，時間是8小時左右，這個是去除涂層深處的水分，避免假干現(xiàn)象出現(xiàn)。這期間都需要注意室內(nèi)通風，然后就是在烘干房中自然冷卻，就可以拿去鑄造或者是存放了。
當然這個烘干溫濕度的控制是需要根據(jù)烘干房的面積跟消失模的大小決定，小編這里說的只是一個參考。至于烘干過程中出現(xiàn)的變形現(xiàn)象，主要是因為一些白模面對著烘干機的出風口，這樣在溫度和循環(huán)風的作用下，面對著出風口位置的白模簇表面涂層就會先干，但是背面因為風力不能直接吹到，加上升溫較慢，所以涂料干燥就會延遲，于是就會出現(xiàn)干濕不一，溫度不均勻的情況，于是就會導致白模變形，甚至是涂層開裂。

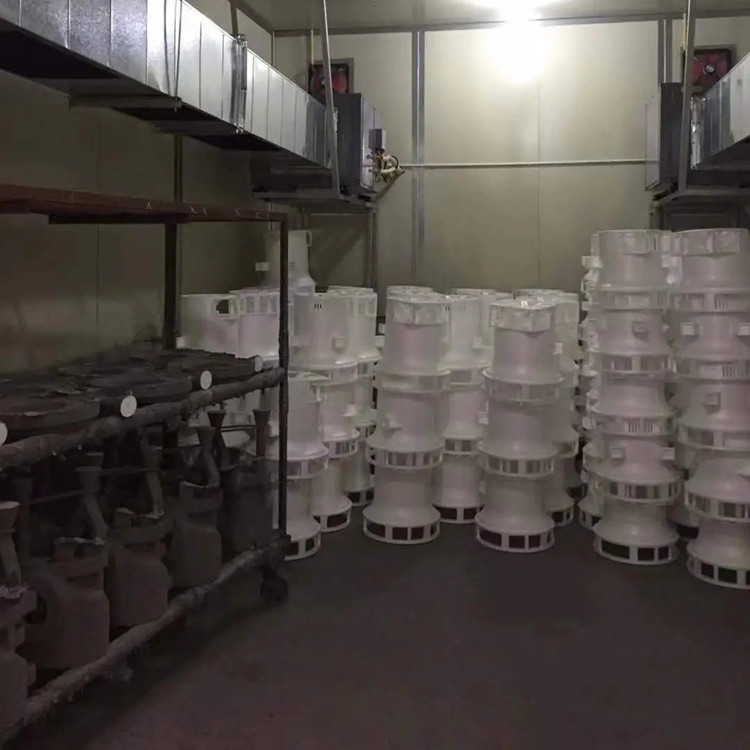

所以消失模烘干需要一款合適的烘干機，杭州正島電器生產(chǎn)的ZD-45GS系列失模熱循環(huán)烘干機由壓縮機、蒸發(fā)器、套管冷凝器、離心風機、電熱系統(tǒng)等主要部件組成，集加熱升溫、空氣除濕功能于一體，使用溫度范圍5-55℃，可以升溫加熱，還可以在封閉的情況下快速排濕控濕，余熱回收系統(tǒng)可以降低烘干成本，熱循環(huán)保證消失模涂層均勻受熱，烘干無污染，綠色環(huán)保，全自動操作，用于消失模烘干效果很好。
